Тензодатчик платформенный алюминиевый KELI AMIBU

Таблица аналогов тензодатчиков

Датчики выпускаются по технической документации фирмы “KELI Electric Manufacturing (Ningbo) Co., Ltd”, Китай.

Датчики не содержат драгоценных металлов и вредных веществ, требующих специальных мер по их утилизации. Порядок утилизации определяет организация, эксплуатирующая датчики.

Назначение

Датчики предназначены для преобразования воздействующего на них веса измеряемой массы в нормированный электрический сигнал.

Устройство и принцип работы тензометрических датчиков.

Датчики состоят из упругого элемента, штуцера для ввода кабеля, тензорезисторов, соединенных по мостовой схеме, и элементов термокомпенсации и нормирования. Место наклейки тензорезисторов и место расположения элементов нормирования и термокомпенсации загерметизировано и (или) закрыто пластиной.

Измеряемое усилие, воздействующее через силовводящий узел на упругий элемент датчика, вызывает появление деформации в местах наклейки фольговых тензорезисторов. На диагональ питания подается питающее напряжение, с диагонали измерения снимается выходное напряжение. Деформация упругого элемента вызывает изменение сопротивления тензорезисторов, которое преобразуется мостовой электрической схемой в выходной сигнал.

Применение:

Платформенные весы.

Тип:

Сингл Поинт

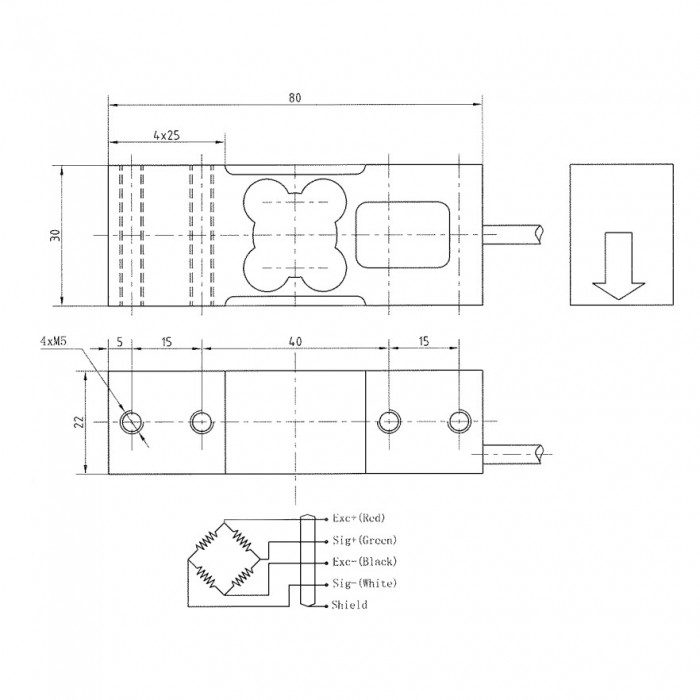

Схема подключения
