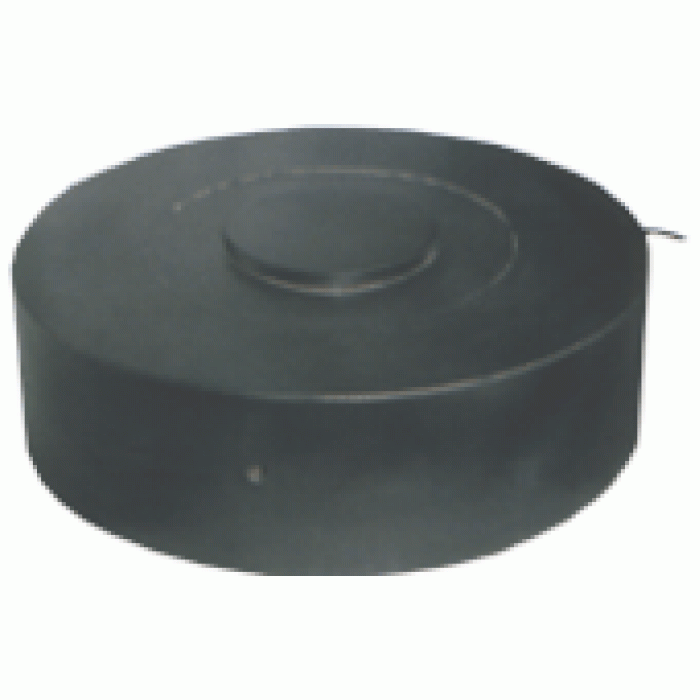

Материал - конструкционная сталь.
Поверхность выполнена с фланцем.
Окрашен спреем.
Полностью герметичен.
Применение - специальное измерительное оборудование.
Номинальная | Класс точночти | Модель |
| 1MN | G2 | H2A-G2-1MN-5T |
| 2MN | G2 | H2A-G2-2MN-5T |
| 3MN | G2 | H2A-G2-3MN-5T |
| 4MN | G2 | H2A-G2-4MN-5T |
| 5MN | G2 | H2A-G2-5MN-5T |
Номинальная | Класс точночти | Модель |
| 1MN | G3 | H2A-G3-1MN-5T |
| 2MN | G3 | H2A-G3-2MN-5T |
| 3MN | G3 | H2A-G3-3MN-5T |
| 4MN | G3 | H2A-G3-4MN-5T |
| 5MN | G3 | H2A-G3-5MN-5T |
Номинальная | Класс точночти | Модель |
| 1MN | G5 | H2A-G5-1MN-5T |
| 2MN | G5 | H2A-G5-2MN-5T |
| 3MN | G5 | H2A-G5-3MN-5T |
| 4MN | G5 | H2A-G5-4MN-5T |
| 5MN | G5 | H2A-G5-5MN-5T |
Номинальная | Класс точночти | Модель |
| 1MN | G10 | H2A-G10-1MN-5T |
| 2MN | G10 | H2A-G10-2MN-5T |
| 3MN | G10 | H2A-G10-3MN-5T |
| 4MN | G10 | H2A-G10-4MN-5T |
| 5MN | G10 | H2A-G10-5MN-5T |
ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал (-)

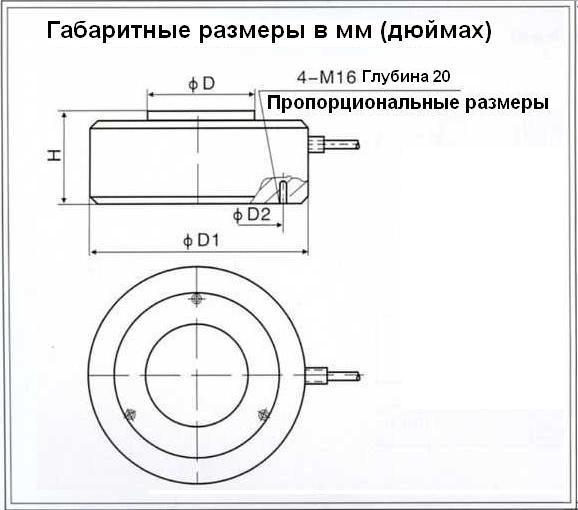

нагрузка/размеры | D | D1 | D2 | H |
| 1 MH | 41 | 260 | 200 | 80 |
| 2 MH | 60 | 290 | 225 | 104 |
| 3 MH | 73 | 330 | 251 | 123 |
| 4 MH | 92 | 400 | 296 | 132 |
| 5 MH | 115 | 400 | 307 | 132 |
| Класс точности | G2 | G3 | G5 | G10 | Температ. отклонение чувствительности (%FS/10°С ) | 0.05 |
| Номинальная чувствительность (мВ/В) | ≥ 2.0 | Температ. отклонение нуля (%FS/10°С ) | 0.1 | |||
| Общая ошибка (%FS) | 0.2 | 0.3 | 0.5 | 1.0 | Диапазон термокомпенсации, °С | -10 -+55 |
| Нелинейность (%FS) | 0.2 | 0.3 | 0.5 | 1.0 | Рабочий диапазон температур, °С | -35 -+65 |
| Гистерезис (%FS) | 0.1 | 0.1 | 0.1 | 0.1 | Диапазон напряжения питания (В) | 5-12(DC) |
| Ползучесть(%FS/30мин) | 0.1 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ω) | 1072±5 | Предельная нагрузка (%FS) | 150 | |||
| Выходное сопротивление (Ω) | 1050±5 | Разрушающая нагрузка(%FS) | 300 | |||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 67 | |||
| Баланс нуля (%FS) | 2.0 | Длина кабеля, м | 5 | |||
| Cпецификация кабеля | 4-х жильный экранированный Ø 5мм | |||||
